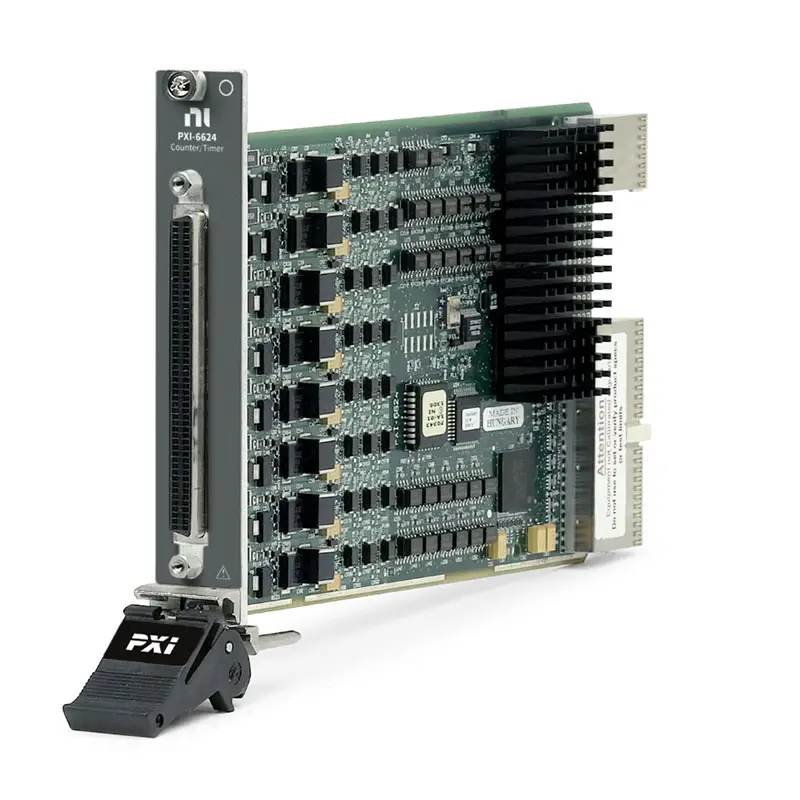

PXI-6624

Земля PXI-6624 является 8-канальный счетчик/таймер PXI-модуль от Национальные инструменты, предназначенный для высокоточного измерения времени, подсчета событий, измерения частоты, генерации импульсов и приложений на основе энкодеров в автоматизированных системах тестирования и промышленных измерительных платформах.

Данный модуль входит в линейку продуктов NI для синхронизации и управления временем в системе PXI и широко применяется в высокоскоростные цифровые испытательные системы, система управления движением, и Синхронизированные архитектуры измерений.

Ключевые возможности PXI-6624

Земля NI PXI-6624 предоставляет 8 независимых 32-битных каналов счетчика/таймера, каждый из которых способен выполнять гибкие операции по синхронизации, включая:

• Счет событий (подсчет импульсов, подсчет краев)
• Измерение частоты и периода
• Измерение длительности импульса и коэффициента заполнения
• Измерение временных интервалов
• Генерация импульсной последовательности
• Поддержка измерения положения и скорости энкодера

Каждый канал может работать независимо, позволяя выполнять несколько одновременных задач синхронизации в одном шасси PXI.

Синхронизация и привязка ко времени

PXI-6624 разработан для тесной интеграции с Архитектура шины синхронизации и запуска PXI, давая возможность:

• Аппаратная синхронизация с другими модулями PXI
• Распределение общей опорной частоты
• Детерминированное срабатывание в мультимодульных системах
• Точная синхронизация тестовых последовательностей

Это делает его особенно подходящим для сложных автоматизированных тестовых сред, где несколько приборов должны работать синхронно.

Характеристики производительности

Типичные возможности PXI-6624 включить:

• 32-битный счетчик с разрешением на канал
• Поддержка высокочастотного цифрового входа
• Аппаратная синхронизация (без зависимости от программных флуктуаций)
• Режимы обнаружения перепадов (по возрастанию/по убыванию/оба)
• Настраиваемая фильтрация дребезга для шумных сигналов

Так как синхронизация выполняется аппаратно, производительность остается стабильной даже при высокой системной нагрузке.

Системная интеграция

PXI-6624 интегрируется с:

• NI LabVIEW
• Среда драйверов NI-DAQmx
• Шасси PXI Express (для распределения тактовых сигналов и питания)
• NI TestStand для автоматизации последовательности тестов

Обычно развертывается в системах, требующих синхронизированного измерения в RF, аналоговых и цифровых модулях PXI.

Типичные применения

Земля Счетчик/таймер модуля PXI-6624 широко используется в:

• Автоматизированные системы производственного тестирования (АСПТ)
• Полупроводниковые тестовые платформы
• Системы управления двигателем и обратной связи по энкодеру
• Аэрокосмические и оборонные системы синхронизации
• Синхронизация высокоскоростного сбора данных
• Промышленные системы измерений и калибровки
• Генерация/анализ импульсов и частоты

Физический и контекст платформы

Как модуль PXI, PXI-6624 требует Шасси PXI или PXI Express, где он делится:

• Системная шина тактирования
• Линии триггеров PXI
• Распределение опорного тактового сигнала (системный эталон 10 МГц в системах PXI)

Эта архитектура позволяет ему функционировать как часть тесно синхронизированной модульной измерительной системы.

Резюме

Земля NI PXI-6624 высокоточный 8-канальный счетчик/таймер PXI-модуль оптимизированный для детерминированного определения времени, измерения событий и генерации импульсов в модульных системах тестирования. Его аппаратный механизм синхронизации и возможности синхронизации PXI делают его надежным выбором для требовательных приложений автоматизированных тестов и измерений.
