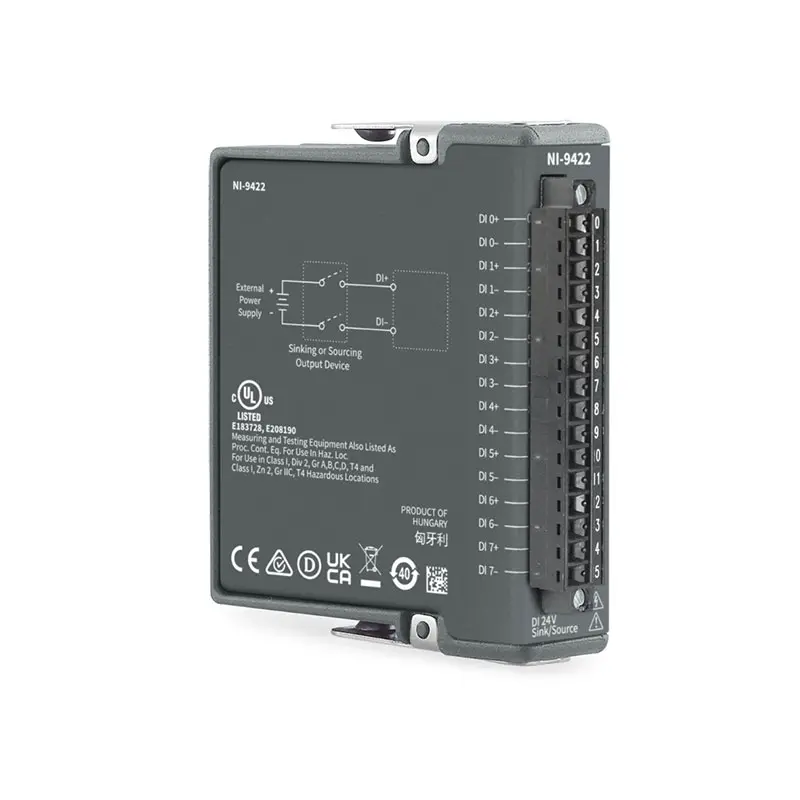

NI-9422

Земля NI-9422 прочный Цифровой входной модуль серии C предназначен для CompactRIO и Компактный ЦАП platforms. It provides 8 industrial digital input channels optimized for monitoring 24 VDC industrial signals, making it ideal for factory automation, machine monitoring, industrial control systems, and embedded applications.

Unlike high-density modules such as the NI-9425, the NI-9422 focuses on reliable industrial signal acquisition with simplified wiring, excellent noise immunity, and direct FPGA access for deterministic control applications.

Типичные применения включают:

• Промышленная автоматизация
• PLC signal monitoring
• Machine status detection
• Safety interlock monitoring
• Встроенные системы управления
• Промышленная робототехника
• Системы управления технологическими процессами
• FPGA-based machine automation

Industrial Digital Input Architecture

The NI-9422 provides:

• 8 цифровых входных каналов
• Совместимость с промышленной логикой 24 В
• Sinking/sourcing sensor compatibility
• Прямое подключение ПЛИС
• Промышленная изоляция
• Deterministic signal acquisition

Основные характеристики включают:

The module is designed for direct connection to industrial devices commonly found in manufacturing environments.

Industrial Sensor Monitoring

One of the primary uses of the NI-9422 is monitoring industrial field devices.

Supported devices include:

Датчики приближения

Monitor machine positions and object detection systems.

Фотоэлектрические датчики

Detect products, materials, and process conditions.

Концевые выключатели

Provide machine safety and position feedback.

Выходы ПЛК

Acquire status signals from PLC-controlled equipment.

Industrial Pushbuttons

Monitor operator interfaces and machine controls.

The NI-9422 allows engineers to directly connect these devices without additional signal conditioning hardware.

Интеграция ПЛИС и детерминированное управление

The NI-9422 integrates directly with CompactRIO FPGA resources.

Инженеры могут реализовать:

• Real-time machine monitoring
• Safety interlock logic
• Deterministic event detection
• State machine control
• Trigger generation
• Industrial sequencing systems

Because signals are processed directly by the FPGA, the system can respond with deterministic timing independent of operating system delays.

Типичные области применения FPGA включают:

• Packaging machines
• Системы обработки материалов
• Industrial robots
• Automated assembly lines
• Полупроводниковое оборудование

Industrial Noise Immunity

Industrial environments often contain electrical noise generated by:

• Variable frequency drives
• Servo motors
• Power supplies
• Welding equipment
• Large industrial machinery

The NI-9422 is designed to provide reliable operation in these environments through:

• Industrial input thresholds
• Electrical isolation
• Фильтрация шума
• EMC-compliant design

This improves system reliability and reduces false triggering caused by electrical interference.

Machine Monitoring Applications

The NI-9422 is widely used for machine condition monitoring.

Typical functions include:

Equipment Status Monitoring

Monitor machine states such as:

• Running
• Stopped
• Alarm conditions
• Защитные блокировки

Production Line Monitoring

Track sensors and machine events throughout automated production systems.

Safety Systems

Acquire emergency stop and safety circuit status signals.

Автоматизация процессов

Monitor process switches and field instrumentation.

The module enables engineers to create highly reliable industrial monitoring systems.

Интеграция CompactRIO и CompactDAQ

The NI-9422 supports:

• Контроллеры CompactRIO
• Компактный шасси DAQ
• Распределенные встраиваемые системы
• Industrial Monitoring Platforms

Поддерживаемое программное обеспечение включает:

• LabVIEW FPGA
• LabVIEW Real-Time
• Драйвер NI-RIO
• НИ-DAQmx
• C/C++
• Питон
• .NET

This allows easy integration into existing NI automation and measurement platforms.

Isolation and Protection Features

The NI-9422 includes industrial-grade protection mechanisms.

Features include:

• Изоляция канала от земли
• Защита от перенапряжения
• Reverse polarity protection
• Hot-swap capability
• Промышленное соответствие требованиям ЭМС

Преимущества включают:

• Улучшенная электробезопасность
• Reduced ground-loop issues
• Better signal integrity
• Повышенная надежность системы

These protections are particularly valuable in harsh industrial environments.

Прочный промышленный дизайн

The NI-9422 is designed for demanding industrial applications.

Промышленные спецификации включают:

• Рабочая температура: -40 °C до 70 °C
• Температура хранения: от -40 °C до 85 °C
• Ударопрочность: 50 г
• Виброустойчивость: 5 г среднеквадратичное
• Промышленное соответствие требованиям ЭМС

Подходящие среды развертывания включают:

• Автоматизация производства
• Промышленное оборудование
• Транспортные системы
• Энергетическая инфраструктура
• Water treatment plants
• Outdoor control cabinets

Прикладные варианты использования

Автоматизация производства

Monitor sensors and machine status signals across production lines.

Промышленная робототехника

Acquire feedback from safety switches and position sensors.

Встроенные системы управления

Implement deterministic machine monitoring with CompactRIO FPGA systems.

Process Control

Monitor valves, switches, and process instrumentation.

Сравнение с аналогичными модулями

По сравнению с NI-9425, the NI-9422 offers a simpler and more compact solution for applications requiring fewer channels. Compared with the NI-9411, it is optimized for industrial status monitoring rather than motion control and encoder acquisition.

Заключение

Земля NI-9422 is a reliable 8-channel industrial digital input module designed for CompactRIO and CompactDAQ systems requiring deterministic acquisition of 24 V industrial signals.

Его сочетание:

• 8 industrial digital inputs
• 24 V compatibility
• Интеграция ПЛИС
• Промышленная изоляция
• Помехоустойчивость
• Прочный промышленный дизайн
• Compact form factor

makes it an excellent solution for factory automation, machine monitoring, process control, industrial robotics, embedded systems, and real-time industrial automation applications.
